Wybór odpowiedniej przetwornicy częstotliwości jest kluczowy dla efektywnego i niezawodnego działania wielu urządzeń przemysłowych i domowych. W tym artykule przeprowadzimy Cię krok po kroku przez proces wyboru sprzętu, wyjaśniając, jak działają przetwornice częstotliwości, jakie są ich rodzaje oraz jakie parametry warto wziąć pod uwagę podczas zakupu.
Jak działa przetwornica częstotliwości?
Przetwornica częstotliwości, znana również jako falownik lub konwerter, to urządzenie elektryczne, które umożliwia regulację prędkości obrotowej silników elektrycznych poprzez zmianę częstotliwości prądu zasilającego. Jej działanie opiera się na trzech głównych etapach: prostowaniu, filtrowaniu i modulacji.
Prostowanie prądu zmiennego
Pierwszym etapem jest prostowanie prądu zmiennego (AC) z sieci zasilającej do prądu stałego (DC). Proces ten odbywa się za pomocą mostka prostowniczego, który składa się z diod. Prostowanie eliminuje zmienność napięcia wejściowego, co pozwala na stabilizację napięcia przed jego dalszym przekształceniem.
Filtrowanie
Przetworzony prąd stały przechodzi następnie przez filtr, który usuwa wszelkie zakłócenia i wygładza napięcie. Filtrowanie jest kluczowe dla zapewnienia stabilności i jakości prądu, co ma bezpośredni wpływ na pracę silnika i jego żywotność.
Modulacja
Ostatnim etapem jest modulacja, w której prąd stały jest ponownie przekształcany w prąd zmienny, ale o pożądanej częstotliwości. Proces ten odbywa się za pomocą tranzystorów, które przełączają prąd stały z dużą szybkością, tworząc prąd zmienny o regulowanej częstotliwości. Metody modulacji, takie jak modulacja szerokości impulsu (PWM), pozwalają na precyzyjną kontrolę prędkości obrotowej silnika.
Korzyści z zastosowania przetwornic częstotliwości
- Oszczędność energii: Regulacja prędkości silnika pozwala na zmniejszenie zużycia energii, co przekłada się na niższe koszty eksploatacji.
- Kontrola prędkości obrotowej: Umożliwia dokładne dostosowanie prędkości obrotowej silnika do potrzeb aplikacji, co zwiększa efektywność pracy.
- Redukcja zużycia mechanicznego: Płynna regulacja prędkości zmniejsza obciążenia mechaniczne, co przedłuża żywotność silnika i innych komponentów mechanicznych.
Dzięki przetwornicom częstotliwości możliwe jest zatem nie tylko zwiększenie efektywności energetycznej, ale także poprawa wydajności i trwałości urządzeń, w których są one stosowane.
Rodzaje przetwornic częstotliwości
Wybór odpowiedniej przetwornicy zależy od wielu czynników, w tym specyfiki zastosowania oraz wymagań technicznych urządzeń. Przetwornice częstotliwości można podzielić na różne typy ze względu na budowę, zastosowanie oraz sposób chłodzenia:
Podział ze względu na budowę
Przetwornice skalarne
Przetwornice skalarne są najprostszymi i najczęściej stosowanymi urządzeniami tego typu. Działają na zasadzie regulacji wartości napięcia i częstotliwości wejściowej, co pozwala na kontrolę prędkości obrotowej silnika. Są idealne do prostych zastosowań, gdzie nie jest wymagana precyzyjna kontrola momentu obrotowego.
Przetwornice wektorowe
Przetwornice wektorowe oferują bardziej zaawansowaną kontrolę nad silnikiem. Umożliwiają one niezależne sterowanie momentem obrotowym i prędkością obrotową, co jest możliwe dzięki zastosowaniu algorytmów sterowania wektorowego. Są one idealne do wymagających zadań, takich jak maszyny CNC czy podnośniki.
Podział ze względu na zastosowanie
Przetwornice jednofazowe
Przetwornice jednofazowe są przeznaczone do pracy z jednofazowym źródłem zasilania. Są one stosowane w mniejszych urządzeniach, takich jak małe pompy, wentylatory czy taśmy transportowe. Mają niższą moc i są mniej skomplikowane w porównaniu do przetwornic trójfazowych.
Przetwornice trójfazowe
Przetwornice te są przeznaczone do pracy z trójfazowym źródłem zasilania. Są stosowane w większych urządzeniach przemysłowych, gdzie wymagana jest większa moc i precyzyjna kontrola. Przykłady to duże pompy, kompresory czy maszyny produkcyjne.
-

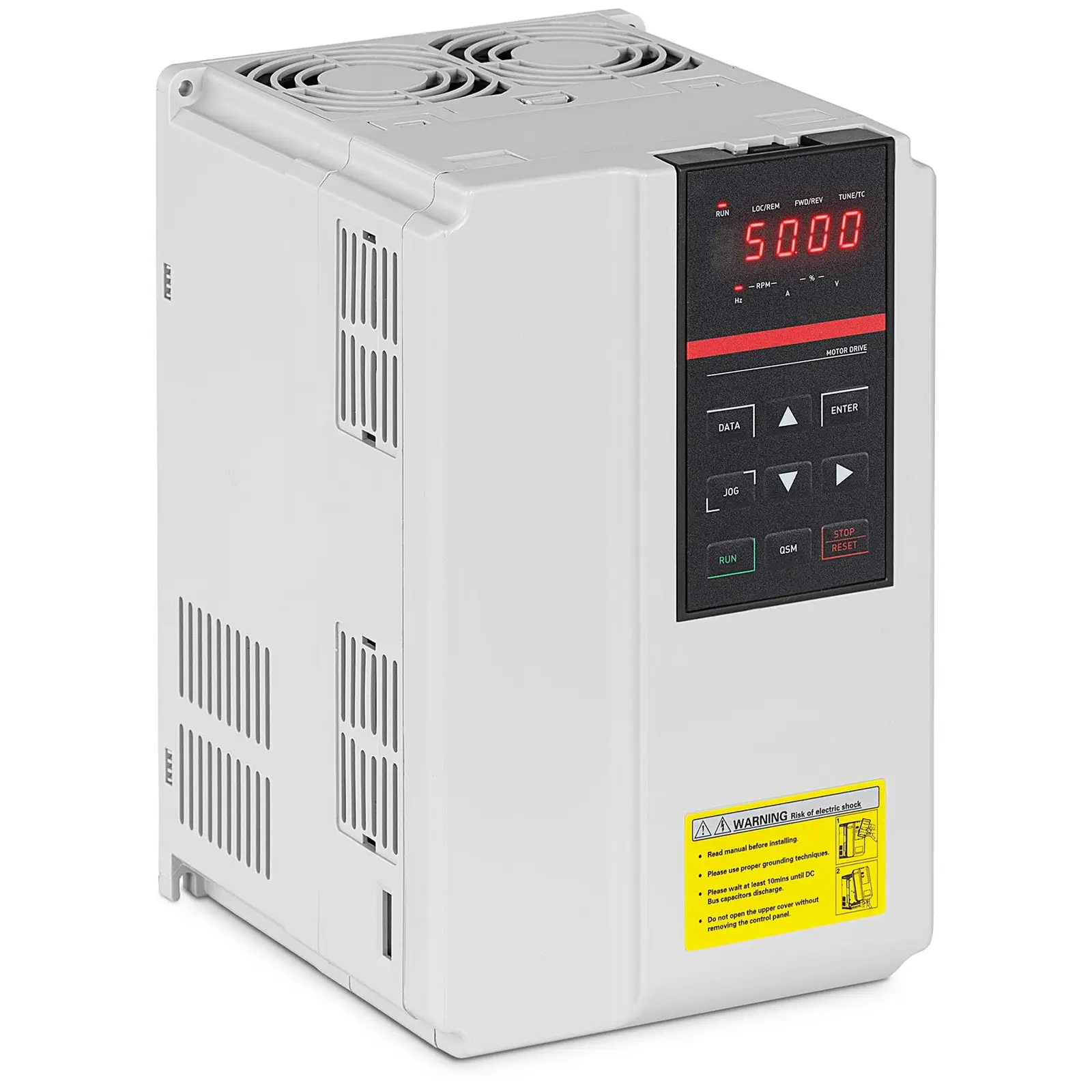

Przetwornica częstotliwości – 11 kW / 15 HP – 380 V – 50-60 Hz – LED 1 699,00 zł
-
Przetwornica częstotliwości – 5,5 kW, 7,5 KM – 400 V – 50-60 Hz – LED
1 249,00 zł1 149,00 zł -
Przetwornica częstotliwości – 2,2 kW / 3 KM – 380 V – 50-60 Hz – LED
-
Przetwornica częstotliwości – 7,5 kW, 10 KM – 380 V – 50-60 Hz – LED 1 349,00 zł
Podział ze względu na sposób chłodzenia
Przetwornice chłodzone powietrzem
Przetwornice chłodzone powietrzem wykorzystują wentylatory do odprowadzania ciepła. Są one powszechnie stosowane tam, gdzie warunki pracy są umiarkowane i nie występuje nadmierne nagrzewanie. Są prostsze w konstrukcji i tańsze w utrzymaniu.
Przetwornice chłodzone cieczą
Wykorzystują układy chłodzenia cieczą, aby efektywnie odprowadzać ciepło. Są stosowane w bardziej wymagających warunkach, gdzie przetwornice mogą generować dużą ilość ciepła. Zapewniają lepsze chłodzenie i dłuższą żywotność w ekstremalnych warunkach pracy.
Inne kryteria podziału
Niektóre przetwornice częstotliwości oferują dodatkowe funkcje, takie jak zintegrowane sterowniki PLC, interfejsy komunikacyjne, czy zaawansowane zabezpieczenia przed przeciążeniem i przegrzaniem. Wybór takiej przetwornicy zależy od specyficznych potrzeb użytkownika.
Istnieją również przetwornice zaprojektowane do specyficznych zastosowań, takich jak przetwornice do pomp, wentylatorów czy kompresorów. Mają one zoptymalizowane funkcje i parametry, które są dostosowane do wymagań tych urządzeń.
Parametry konwertera częstotliwości
Wybór odpowiedniej przetwornicy/konwertera częstotliwości wymaga zrozumienia jej kluczowych parametrów technicznych. Te parametry decydują o wydajności, efektywności i kompatybilności przetwornicy z konkretnym urządzeniem. Poniżej przedstawiamy najważniejsze parametry, które warto wziąć pod uwagę przy wyborze sprzętu:
Moc wyjściowa
Moc wyjściowa jest jednym z najważniejszych parametrów przetwornicy. Określa, jaką maksymalną moc może dostarczyć przetwornica do silnika. Przy doborze mocy należy uwzględnić moc znamionową silnika oraz zapas na ewentualne przeciążenia. Przetwornica powinna mieć odpowiedni margines mocy, aby zapewnić bezpieczną i niezawodną pracę.
Napięcie wejściowe i wyjściowe
Napięcie wejściowe i wyjściowe przetwornicy musi być zgodne z wymaganiami zasilanego urządzenia oraz sieci zasilającej. Przetwornice mogą być zaprojektowane do pracy z różnymi napięciami, zarówno jednofazowymi, jak i trójfazowymi. Ważne jest, aby upewnić się, że przetwornica będzie mogła pracować w danym zakresie napięć bez ryzyka uszkodzenia.
Zakres częstotliwości wyjściowej
Zakres częstotliwości wyjściowej określa, jakie wartości częstotliwości prądu może generować przetwornica. Standardowy zakres to zazwyczaj od 0 Hz do 400 Hz, jednak niektóre przetwornice mogą oferować szerszy zakres. Wybór odpowiedniego zakresu częstotliwości jest kluczowy, szczególnie w zastosowaniach wymagających precyzyjnej kontroli prędkości obrotowej.
Efektywność energetyczna
Efektywność energetyczna przetwornicy jest ważnym parametrem wpływającym na koszty eksploatacji. Wysoka efektywność oznacza mniejsze straty energii i niższe koszty operacyjne. Przetwornice o wysokiej sprawności są zazwyczaj droższe w zakupie, ale ich użytkowanie może przynieść znaczne oszczędności w dłuższej perspektywie czasowej.
Środowisko pracy
Przetwornice częstotliwości muszą być dostosowane do warunków środowiskowych, w których będą pracować. Ważne jest, aby uwzględnić:
- Temperaturę otoczenia: Niektóre przetwornice są zaprojektowane do pracy w wysokich temperaturach, inne wymagają chłodzenia.
- Wilgotność: Przetwornice przeznaczone do pracy w wilgotnym środowisku muszą być odpowiednio zabezpieczone przed korozją i kondensacją.
- Kurz i zanieczyszczenia: W miejscach o dużym zapyleniu konieczne może być zastosowanie przetwornic o wyższym stopniu ochrony IP.
Warto również zwrócić uwagę na wymiary przetwornicy oraz sposób jej montażu, zwłaszcza w przypadku ograniczonej przestrzeni instalacyjnej.
-
Rozdzielnica elektryczna – 6 gniazd Schuko – wyłącznik różnicowoprądowy – 6 wyłączników instalacyjnych
-
Skrzynka przyłączeniowa z ochroną przeciwprzepięciową do systemu fotowoltaicznego – typ 2 – 2 wejścia / 2 wyjścia – 1000 V – IP65
799,00 zł759,00 zł -
Rozdzielnica elektryczna – 3 gniazda Schuko – 2 gniazda CEE – wyłącznik różnicowoprądowy – 2 wyłączniki instalacyjne
549,00 zł519,00 zł -
Skrzynka przyłączeniowa z ochroną przeciwprzepięciową do systemu fotowoltaicznego – typ 2 – 2 wejścia / 2 wyjścia – 1000 V – IP65
Dobór przetwornicy częstotliwości
Na początek, dokładnie przeanalizuj specyfikacje techniczne urządzenia, do którego ma być dobrana przetwornica, uwzględniając typ urządzenia, moc znamionową i napięcie zasilania. Oblicz wymaganą moc przetwornicy, uwzględniając zarówno moc znamionową silnika, jak i dodatkowy margines na ewentualne przeciążenia – zaleca się, aby przetwornica miała co najmniej 10-20% zapasu mocy w stosunku do mocy znamionowej silnika.
Przy wyborze przetwornicy zwróć uwagę na warunki, w jakich będzie pracować urządzenie, takie jak temperatura otoczenia, wilgotność, kurz i wybierz przetwornicę o odpowiednim stopniu ochrony IP, jeśli urządzenie będzie narażone na wilgoć lub zapylenie.
Upewnij się, że przetwornica jest kompatybilna elektrycznie z urządzeniem, sprawdzając napięcie wejściowe i wyjściowe oraz zakres częstotliwości. Rozważ także, jakie dodatkowe funkcje mogą być przydatne, np. zaawansowane zabezpieczenia przed przeciążeniem, przegrzaniem i zwarciem.
Porównaj różne modele i ich parametry, a także sprawdź opinie użytkowników, które mogą dostarczyć cennych informacji na temat niezawodności i wydajności konwertera.
Analizując kwotę zakupu przetwornicy, uwzględnij również koszty eksploatacji, takie jak zużycie energii i potencjalne koszty konserwacji – wysoka efektywność energetyczna może przynieść znaczne oszczędności w dłuższym okresie.
Zanim skorzystasz z konwertera, przeprowadź testy w warunkach zbliżonych do rzeczywistych, aby upewnić się, że przetwornica działa zgodnie z oczekiwaniami i spełnia wszystkie wymagania.
Wybór odpowiedniej przetwornicy częstotliwości jest kluczowy dla zapewnienia optymalnej wydajności i trwałości Twojego sprzętu. Oprócz przetwornicy, warto rozważyć również zakup rozdzielnicy elektrycznej, która zapewni bezpieczne i uporządkowane połączenia elektryczne w systemie, czy zasilacza warsztatowego umożliwiającego precyzyjną regulację napięcia i prądu podczas testów i diagnostyki. Inwestycja w te urządzenia pomoże Ci osiągnąć niezawodność i efektywność w zarządzaniu zasilaniem elektrycznym.
